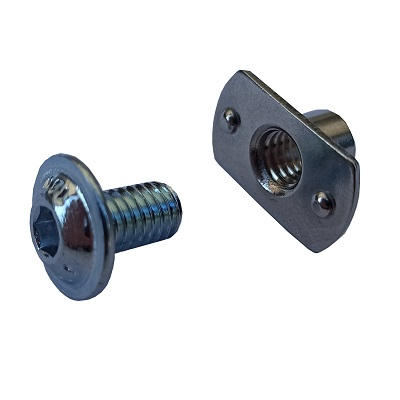

Na čo sa používajú tieto spojovacie prvky?

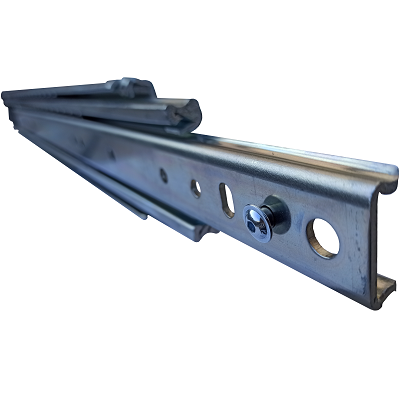

Pomocou týchto spojovacích prvkov môžete úhľadne pripevnite naše vodiace lišty zásuviek s hmotnosťou 40 kg na bočnú stenu alebo zásuvku. Upozorňujeme, že musíte dosiahnuť zadnú časť bočnej steny, aby ste utiahli skrutku alebo pridržali prevlečnú maticu. Nejde teda o slepé potvrdenie.
Pretože puzdro matice čiastočne zapadá aj do vŕtaného otvoru (v bočnej stene), potrebujete otvory s priemerom 4,5 mm.
Nezáleží na tom, či vložíte skrutku alebo prevlečnú maticu cez vodiace lišty zásuvky zvnútra. Takže môžete dokonca nainštalovať posuvníky na obe strany steny pomocou jednej skrutky a matice.
Aká dĺžka skrutiek by mala Objednávam ?
Dĺžka skrutiek, ktoré sa majú objednať, závisí od hrúbky bočnej steny, ku ktorej budú priskrutkované vodidlá. Ak umiestnite hlavu skrutky na vnútornú stranu posúvača zásuvky a prevlečnú maticu na vonkajšiu stranu steny, nezáleží na tom, či je skrutka dlhšia, ako je uvedené nižšie. Závit skrutky potom bude vyčnievať zvonku. Je zrejmé, že kratšie nebude fungovať. Ak dodržiavate nižšie uvedené špecifikácie, môžete hlavu skrutky umiestniť aj na vonkajšiu stranu steny. Hlava skrutky vyzerá krajšie ako objímková matica.
- 3-5mm stena = skrutka M3x6mm
- 5-7mm stena = M3x8mm skrutka
- 7-9mm stena = M3x10mm skrutka
- 9-11mm stena = M3x12mm skrutka
- 11-13mm stena = M3x14mm skrutka
- 13-15mm stena = M3x16mm skrutka
- 15-17mm stena = M3x18mm skrutka
- 17-19mm stena = skrutka M3x20mm
- 19-21mm stena = M3x22mm skrutka
- 22-24mm stena = M3x25mm skrutka
- Uvoľnená skrutka s objímkou M3
Koľko spojovacích prvkov potrebujem?
Počet upevňovacích prvkov závisí od zaťaženia a dĺžky posuvov zásuviek. 3 montážne miesta na pripojenie postačujú pre všetky dĺžky zásuviek s hmotnosťou 40 kg.
Vezmite prosím na vedomie, že ide o 3 kusy na posuvnú časť zásuvky a spojenie (plášť / strana zásuvky). Niekoľko príkladov na objasnenie:
- Chcete namontovať jednu súpravu 40 kg – 750 mm zásuviek na zásuvku aj na kryt pomocou týchto upevňovacích prvkov. Takže máte 4 spoje a potrebujete: 4 x 3 kusy = 12 spojovacích prvkov. Často je rozumné pridať jeden navyše v prípade, že vám napríklad jeden oriešok spadne a neviete ho nájsť.
- Chcete namontovať jednu súpravu zásuviek s hmotnosťou 40 kg – 300 mm na obe vnútorné strany skrinky pomocou týchto matíc. Zásuvku medzi nimi chcete zaistiť skrutkami. Potom máte len 2 spojenia skrutka-matica, a preto potrebujete: 2 x 3 kusy = 6 spojovacích prvkov.
