Pravouhlá montáž zásuvkových výsuvov?
Tento set 250 kg zásuvkových výsuvov možno namontovať pod uhlom 90° na podlahu alebo strop pomocou našich podlahových konzol. Tieto nie sú štandardne súčasťou zásuvkových výsuvov a musia sa do košíka pridať samostatne.
Konzoly sú navrhnuté tak, aby ste si mohli zvoliť, či bude lem vyčnievať pod zásuvkou alebo pozdĺž boku zásuvky. Montážny materiál je kompaktný, takže na vonkajšej strane nevyčnieva žiadny závit. Na obe strany jednej konzoly možno dokonca pripevniť dva zásuvkové výsuvy. Je to ideálne pre viac zásuviek vedľa seba, napríklad v obytnom aute alebo úžitkovom vozidle. Ak chcete namontovať viac zásuviek nad sebou, dá sa to jednoducho a rýchlo pomocou vysokých podlahových konzol.
Podlahové konzoly tiež uľahčujú montáž. Aj profesionáli, ktorí by mohli zásuvkové výsuvy priamo priskrutkovať k vnútorným stenám skrinky, často volia naše podlahové konzoly, pretože zarovnanie zásuvkových výsuvov je presná práca. Medzera medzi skrinkou a zásuvkou sa môže od špecifikácie odchýliť len minimálne a montážne polohy na oboch bočných stenách musia byť navzájom zarovnané. Pri použití podlahových konzol najprv namontujete zásuvku a konzoly na výsuvy, vložíte celok do skrinky, raz ho otvoríte a zatvoríte a potom konzoly upevníte k podkladu.
Montáž zásuvky alebo plošiny?
Vnútorný profil zásuvkových výsuvov možno priskrutkovať alebo pripevniť priamo na bok zásuvky. V mnohých prípadoch sú užitočné naše hliníkové držiaky zásuvky. Tieto uhlové profily podopierajú zásuvku, znižujú zaťaženie steny zásuvky a možno ich použiť aj na vytvorenie výsuvnej plošiny medzi výsuvmi. Po namontovaní držiakov môžete zásuvku jednoducho položiť na ne a upevniť.

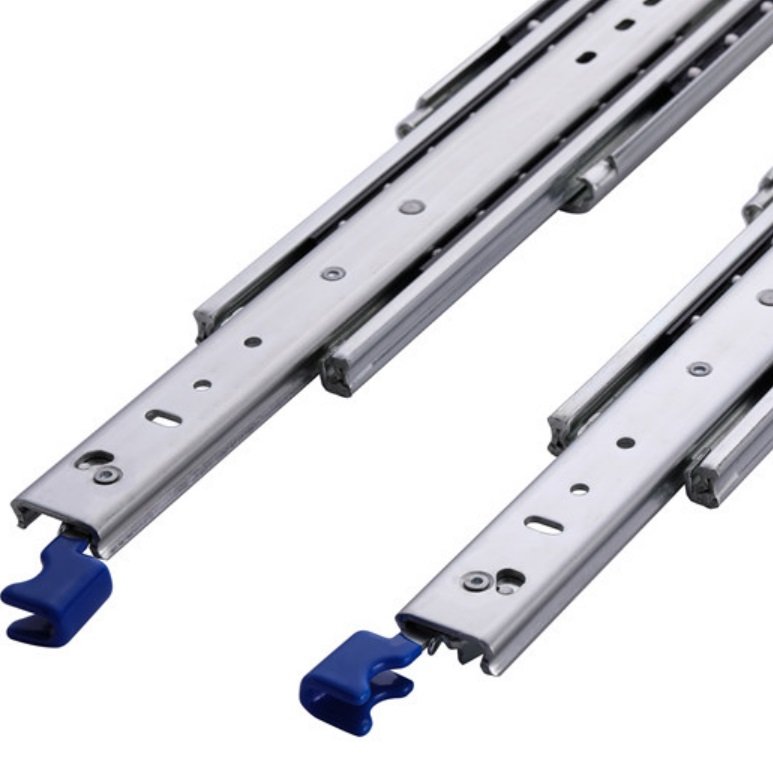

S uzamykaním lock-in a lock-out?

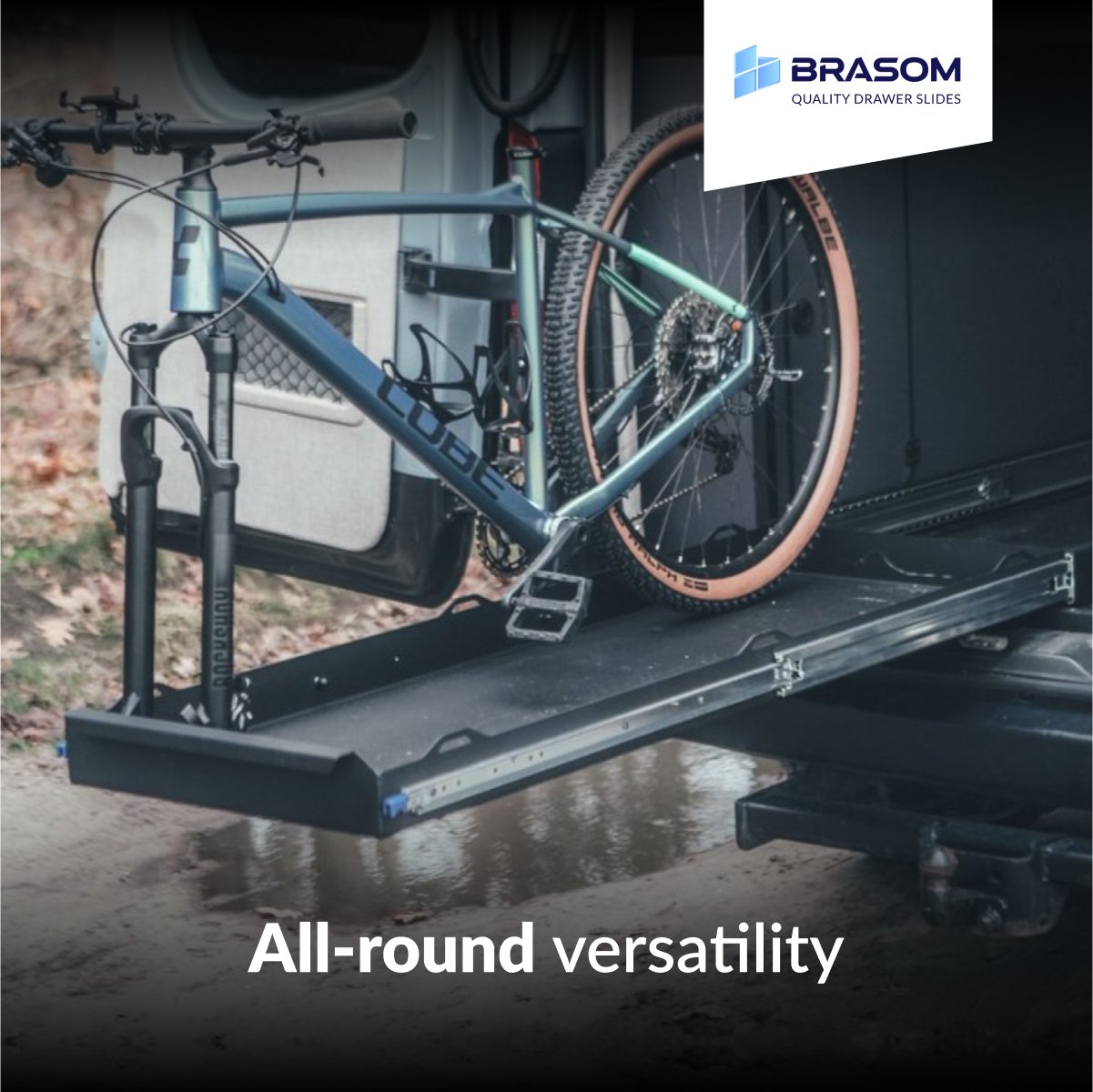

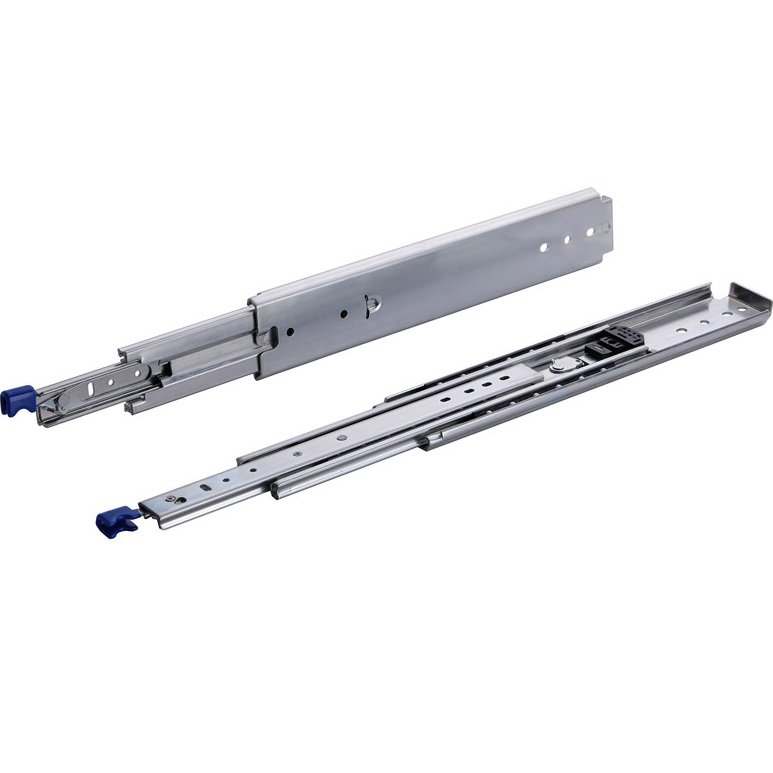

Tieto ťažkotonážne zásuvkové výsuvy sú vybavené uzamykaním lock-in a lock-out. To znamená, že výsuvy sa uzamknú v zatvorenej aj otvorenej polohe. Je to užitočné vo vozidlách, obytných autách, servisných vozidlách a iných aplikáciách, kde sa zásuvka nesmie sama otvoriť ani zatvoriť.
Dôležité: zo zamknutej otvorenej polohy najprv odomknite a mierne potiahnite, až potom zásuvku zatlačte do zatvorenej polohy. Netlačte na zásuvku ani na ňu nevešajte záťaž, keď sú výsuvy uzamknuté v otvorenej polohe; môže to poškodiť uzamykací mechanizmus. Páčky ovládajte po celej dráhe, aby sa predišlo zbytočnému opotrebeniu.
Akú hmotnosť unesie zásuvka s týmito výsuvmi?
Jeden set týchto zásuvkových výsuvov unesie 250 kg. Platí to v zasunutej aj vysunutej polohe, pokiaľ je hmotnosť rovnomerne rozložená po dĺžke. Nezabudnite do výpočtu zaťaženia zahrnúť aj vlastnú hmotnosť zásuvky. V prípade potreby použite v zásuvke priečky, aby sa ťažký obsah neposúval dopredu. Môžete sa tiež rozhodnúť nenechať výsuvy vysunúť úplne, ale zastaviť pohyb skôr. Tým sa zmenší páka vyčnievajúcej hmotnosti a výsuvy môžu uniesť vyššiu záťaž než pri maximálnom vysunutí.
Horizontálne alebo vertikálne použitie zásuvkových výsuvov?
Uvedené zaťaženia platia, keď sa zásuvkové výsuvy používajú v štandardnej zvislej polohe, namontované k bočným stenám. Výsuvy možno namontovať aj naplocho/horizontálne pod zásuvku, ale tým sa zníži maximálna nosnosť a zvýši priehyb. Plochá montáž tiež robí výsuvy citlivejšími na nečistoty, pretože odkryté profily môžu zachytávať prach a piesok.
Pre najlepšiu stabilitu, životnosť a nosnosť sa odporúča zvislá montáž k bočným stenám alebo použitie vhodných konzol.
Čo znamená hrúbka zásuvkového výsuvu 19,1 mm +0,8?
Zásuvkové výsuvy musia byť medzi zásuvkou a skrinkou namontované bez napätia. Pre hladký pohyb musí vzdialenosť medzi zásuvkou a bočnými stenami skrinky zostať v rozsahu 19,1 až 19,9 mm. Ak sa medzera od tohto rozsahu odchýli, vzniká trenie a výsuvy pôjdu ťažko. Čím bližšie je medzera k 19,1 mm, tým stabilnejšia je zásuvka. Dodatok +0,8 / -0 uvádza povolenú odchýlku tohto rozmeru.
